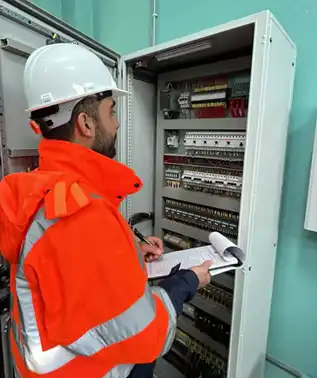

Görsel Kontrol
Pano görsel muayenesi, elektrik panolarının güvenli çalışma koşullarını tehdit edebilecek arıza, uygunsuzluk ve risk unsurlarının gözle yapılan kontrollerle değerlendirilmesi işlemidir. Bu muayene kapsamında pano içi ve pano dışındaki tüm donanımların; fiziksel bütünlüğü, bağlantı güvenliği, etiketleme düzeni, yalıtım durumu ve koruma sınıflarına uygunluğu incelenir.
Görsel muayene sırasında ;
- Gevşemiş veya yanık izli bağlantılar
- Aşırı ısınma belirtileri
- Kablolarda deformasyon (ucu bantlı- boşta)
- Kablolarda bağlantılar ve renk uyumu
- Eksik veya hasarlı ekipmanlar
- Pano içi temizlik durumu
- Topraklama sürekliliği
- IP koruma sınıfı uygunluğu
- Kaçak akım ve kısa devre riskine sebep olabilecek bulgular kontrol edilir.
Ayrıca pano içerisindeki düzen, kablo güzergâhları, baraların fiziksel durumu, sigorta ve şalterlerin doğru seçimi ile etiketlendirme gibi standartlara uygunluk açısından değerlendirilir. Bu işlem, elektrik panolarının periyodik kontrol süreçlerinde güvenlik, süreklilik ve mevzuata uygunluk açısından temel teşkil eden, sahada ilk aşamada uygulanan kritik bir inceleme yöntemidir.

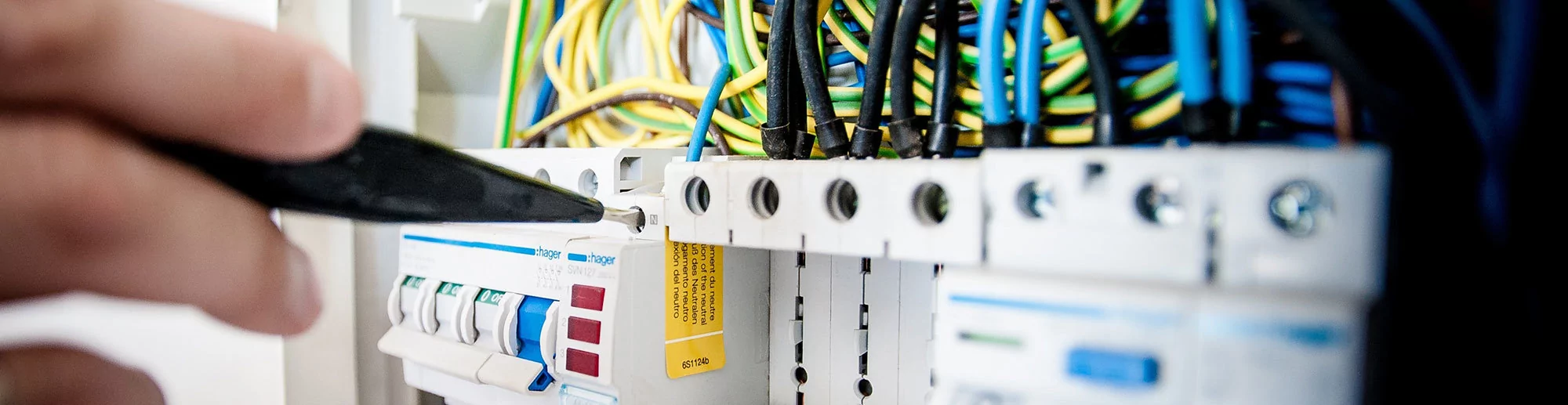

Fonksiyon Testi
Pano fonksiyon testi, elektrik panolarında yer alan tüm koruma, kumanda ve kontrol ekipmanlarının tasarlanan çalışma prensiplerine uygun şekilde çalışıp çalışmadığının doğrulanması amacıyla yapılan uygulamalı test sürecidir. Bu test, panonun yalnızca fiziksel olarak sağlam olmasının ötesinde, elektriksel ve mekanik fonksiyonlarının güvenli ve doğru çalıştığını teyit eder.
Pano fonksiyon testi, elektrik panolarında yer alan tüm koruma, kumanda ve kontrol ekipmanlarının tasarlanan çalışma prensiplerine uygun şekilde çalışıp çalışmadığının doğrulanması amacıyla yapılan uygulamalı test sürecidir. Bu test, panonun yalnızca fiziksel olarak sağlam olmasının ötesinde, elektriksel ve mekanik fonksiyonlarının güvenli ve doğru çalıştığını teyit eder.
Kısaca fonksiyon testi, elektrik panolarının periyodik kontrollerinde güvenlik, işletme sürekliliği ve mevzuata uygunluk açısından kritik bir aşamayı oluşturur.
Termografik Muayene
Termografik muayene, elektrik panoları ve tesisatlarında oluşabilecek aşırı ısınma, gevşek bağlantı, dengesiz yük dağılımı ve ekipman arızalarını tespit etmek amacıyla yapılan temassız termal kameralarla ısı görüntüleme analizidir. Bu yöntem, kızılötesi kamera kullanılarak panodaki tüm akım taşıyan bileşenlerin çalışma sıcaklıklarının kayıt altına alınması ve olası risklerin erken aşamada belirlenmesini sağlar.
Muayene sırasında;
- Bara, kablo, klemens, sigorta, kontaktör, şalter gibi tüm iletken noktaların sıcaklık değerleri ölçülür.
- Bileşenler arasındaki sıcaklık farkları, üretici limitleri ve standart sınır değerleri ile karşılaştırılır.
- Yük altında çalışan sistemlerde gevşek bağlantı, oksidasyon, aşırı yük, faz dengesizliği veya ekipman yaşlanması gibi termal anormallikler tespit edilir.
Termografik muayene, arızalar oluşmadan önce önlem alınmasına olanak sağlayarak işletme güvenliğini artıran, bakım planlamasını destekleyen ve enerji verimliliğine katkı sağlayan önemli bir periyodik kontrol yöntemidir.

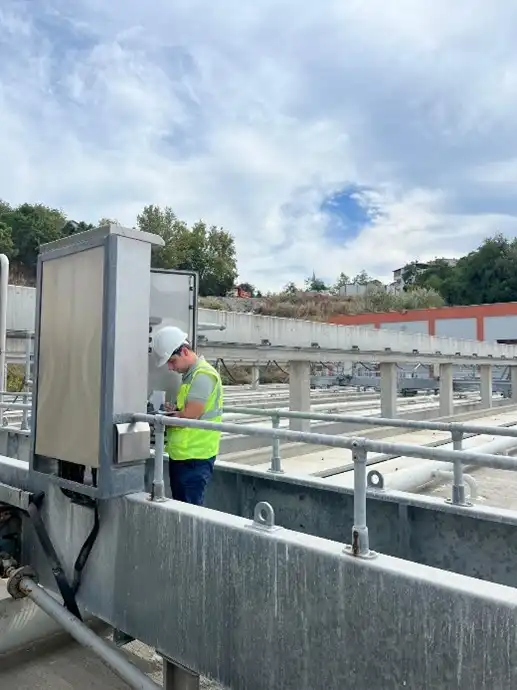

Kaçak Akım Kontrolü
Kaçak akım koruma rölesi periyodik kontrolü, elektrik tesisatlarında can güvenliğini sağlamak ve yangın riskini azaltmak amacıyla kullanılan RCD’lerin bulunup bulunmadığının, mevcut olan RCD’nin doğru çalışıp çalışmadığının test edilmesi işlemidir. Bu kontrol, cihazın hata akımı algılama ve devreyi kesme fonksiyonlarının standartlara uygunluğunu doğrular.
Kontrol sırasında;
- Rölenin nominal kaçak akım değeri (IΔn) ve çalışma karakteristiği incelenir.
- Test cihazı ile 30 mA / 300 mA kademelerinde açma testleri yapılır.
- Açma zamanı (trip time) ve açma akımı (trip current) ölçülerek ilgili standart sınır değerleriyle karşılaştırılır.
- Rölede mekanik sorun, bağlantı gevşekliği, ısınma, etiket bilgileri ve montaj uygunluğu görsel olarak değerlendirilir.
Özetle kaçak akım rölelerinin düzenli olarak test edilmesi; elektrik çarpması, yangın, izolasyon hataları ve gizli arızaların önüne geçerek işletme güvenliğini artıran kritik bir periyodik kontrol uygulamasıdır.
